Kuidas keermestatud äärik teenindab kõrge puhtusastmega pooljuhtliine?

Pooljuhtide valmistamise rajatises mõõdetakse tootmisprotsessis kasutatavate gaaside ja kemikaalide puhtust osades triljoni kohta. Üksik tolmuosake, niiskuse jälg või mikroskoopiline leke võib rikkuda terve partii vahvleid. Neid ülipuhtaid gaase ja kemikaale transportivad torusüsteemid on ühed nõudlikumad kõigis tööstusharudes. Iga komponent – ​​iga klapp, iga liitmik, iga äärik – peab vastama rangetele puhtuse, materjali puhtuse ja lekketiheduse standarditele. Keermestatud äärik on nende kõrge puhtusastmega liinide üks kriitilisi komponente. See pakub vahendit torude, ventiilide ja seadmete ühendamiseks, säilitades samal ajal ülipuhta keskkonna terviklikkuse.

Küsimus, kuidas keermestatud äärik teenindab kõrge puhtusastmega pooljuhtliine, on disaini, materjali ja valmistamise täpsuse küsimus. Äärik peab olema valmistatud kõrge puhtusastmega roostevabast terasest, tavaliselt 316L või 316L VAR, mis on korrosioonikindel ja minimeerib gaasi väljavoolu. Sellel peab olema sile passiivne pinnaviimistlus, mis takistab osakeste nakkumist ja soodustab puhastatavust. Lekkekindla tihendi tagamiseks tuleb seda töödelda täpsete tolerantside järgi. Ja see tuleb põhjalikult puhastada ja pakendada, et vältida saastumist paigaldamise ajal. Selles artiklis uuritakse keermestatud ääriku rolli kõrge puhtusastmega pooljuhtide liinides, hõlmates materjalinõudeid, disainifunktsioone, tootmisprotsesse ja jõudlust tagavaid kvaliteedikontrolli meetmeid. Samuti anname meie jaoks üksikasjalikud spetsifikatsioonidKeermestatud äärikudmeie tehasest Wenzhou Longan Flange Co., Ltd.

Sisukord

• 1. Mis on keermestatud äärik ja kus seda pooljuhtrajatistes kasutatakse?
• 2. Miks on materjali puhtus kõrge puhtusastmega gaasijuhtmete puhul oluline?
• 3. Kuidas pinnaviimistlus mõjutab puhastatavust ja osakeste kontrolli?
• 4. Millised disainifunktsioonid tagavad lekkekindla tihendi?
• 5. Kuidas puhastatakse ja pakitakse keermestatud äärikuid pooljuhtide kasutamiseks?
• 6. Millised on pooljuhtkvaliteediga keermestatud äärikute põhispetsifikatsioonid?
• 7. Korduma kippuvad küsimused (KKK)
• 8. Järeldus

1. Mis on keermestatud äärik ja kus seda pooljuhtrajatistes kasutatakse?

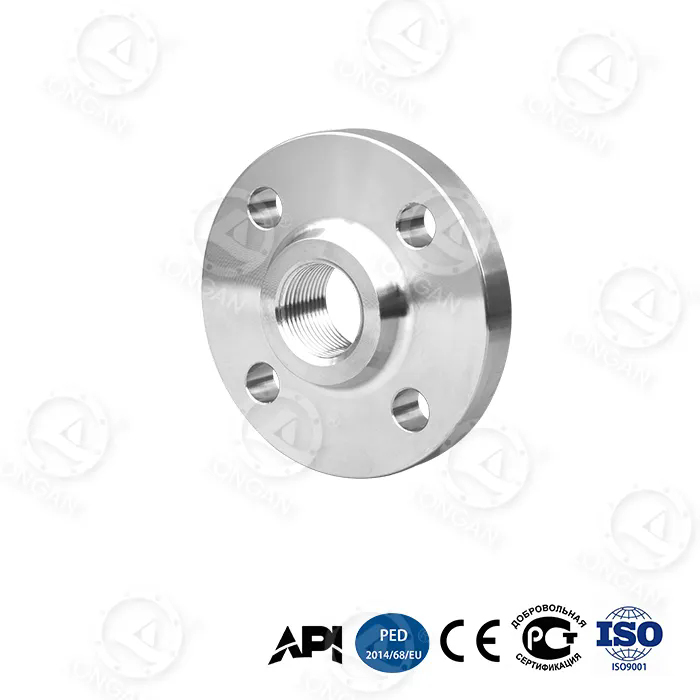

Keermestatud äärik on teatud tüüpi äärik, mis kinnitatakse toru külge keermestatud ühenduse abil. Äärikul on keermestatud ava, mis sobib toru otsa väliskeermetega. Äärik kruvitakse toru külge ja seejärel kinnitatakse tavaliselt tihendi või tagumise keevisõmblusega, et vältida lekkeid ja tagada konstruktsiooni terviklikkus. Keermestatud äärikuid kasutatakse mitmesugustes torustikesüsteemides, kuid need on eriti väärtuslikud pooljuhtseadmetes, kuna need võimaldavad kitsastes kohtades hõlpsat kokku- ja lahtivõtmist. Erinevalt keevitatud äärikutest, mis nõuavad keevitusseadmeid ja oskuslikke keevitajaid, saab keermestatud äärikuid paigaldada lihtsate tööriistadega. See muudab need ideaalseks rakenduste jaoks, kus ruumi on vähe või kus torusüsteemi võib olla vaja muuta. Allolev tabel võtab kokku keermestatud äärikute levinumad rakendused pooljuhtseadmetes.

KellWenzhou Longan Flange Co., Ltd., meie tehas on spetsialiseerunud kõrge puhtusastmega keermestatud äärikute tootmisele pooljuhtide tööstusele. Meil on laialdased kogemused äärikute tootmisel, mis vastavad selle nõudliku turu rangetele nõuetele. Meie insenerimeeskond teeb tihedat koostööd klientidega, et mõista nende spetsiifilisi nõudeid ja pakkuda optimaalset äärikulahendust.

2. Miks on materjali puhtus kõrge puhtusastmega gaasijuhtmete puhul oluline?

Keermestatud äärikus kasutatava materjali puhtus on liini kaudu voolava gaasi või kemikaali puhtuse säilitamiseks kriitiline. Isegi vähesel määral metallis leiduvaid lisandeid võib protsessi voogu leostuda, saastades toodet ja vähendades saagist. Kõige tavalisem kõrge puhtusastmega pooljuhtide äärikute materjal on 316L roostevaba teras, mis sisaldab madala süsinikusisaldusega ja molübdeeni, et parandada korrosioonikindlust. Veelgi kõrgemate puhtusnõuete jaoks kasutatakse 316L VAR (vaakumkaare ümbersulatatud) terast. VAR-terasel on vähem lisandeid ja mikroelemente, mis muudab selle puhtamaks ja vastupidavamaks väljavoolule. Allolev tabel võrdleb standardse 316L ja 316L VAR roostevaba terase koostist ja omadusi.

Meie tehases hangime oma toorainet sertifitseeritud tarnijatelt, kes on spetsialiseerunud kõrge puhtusastmega roostevabale terasele. Kontrollime iga terasepartii koostist spektroskoopilise analüüsi abil, et tagada selle vastavus meie spetsifikatsioonidele. Samuti teostame täiendavaid puhastus- ja passiveerimisetappe, et eemaldada igasugune pinnasaaste. Meie eesmärk on pakkuda keermestatud äärikuid, mis on sama puhtad kui liinid, mida nad teenindavad.

3. Kuidas pinnaviimistlus mõjutab puhastatavust ja osakeste kontrolli?

Keermestatud ääriku pinnaviimistlus on kõrge puhtusastmega pooljuhtide rakendustes kriitiline tegur. Kare pind võib kinni püüda osakesed, niiskuse ja mikroorganismid, mis võivad seejärel protsessi voogu sattuda. Siledat pinda on seevastu lihtsam puhastada ja see sisaldab vähem saasteaineid. Pinnaviimistlust mõõdetakse tavaliselt Ra (aritmeetiline keskmine karedus) või RMS (ruutkeskmine karedus). Pooljuhtrakenduste puhul peaks pinnaviimistlus olema Ra 0,4 µm või parem. Kõige kriitilisemate rakenduste, näiteks ülikõrge puhtusastmega gaasijuhtmete puhul võib olla vajalik pinnaviimistlus Ra 0,25 µm või parem. Allolev tabel võtab kokku erinevate pooljuhtide rakenduste pinnaviimistlusnõuded.

Meie tehas Wenzhou Longan Flange Co., Ltd. kasutab vajaliku pinnaviimistluse saavutamiseks täiustatud töötlemis- ja poleerimistehnikaid. Kasutame teemanttööriistadega CNC treipinke, et tekitada ääriku esiküljel ja avas sile pind. Kõrgemate puhtusnõuete jaoks pakume elektropoleerimist, mis eemaldab pinnalt õhukese materjalikihi ja annab peeglitaolise viimistluse. Elektropoleerimine suurendab ka roostevaba terase korrosioonikindlust, rikastades kroomisisaldust pinnal. Meie kvaliteedikontrolli meeskond mõõdab iga ääriku pinnaviimistlust profilomeetri abil, et tagada selle vastavus kindlaksmääratud nõuetele.

4. Millised disainifunktsioonid tagavad lekkekindla tihendi?

Lekkekindel tihend on kõrge puhtusastmega pooljuhtide liini mis tahes komponendi jaoks hädavajalik. Isegi mikroskoopiline leke võib võimaldada niiskuse või hapniku sisenemist süsteemi, saastades protsessigaasi ja vähendades saagist. Keermestatud äärik peab olema konstrueeritud nii, et see tagaks usaldusväärse tihendi süsteemi töörõhu ja temperatuuri all. Peamised konstruktsiooniomadused, mis tagavad lekkekindla tihendi, on ääriku esiosa kujundus, tihend ja keerme kujundus. Ääriku pind on tavaliselt kõrgendatud või tasane kontsentrilise soonega pind. Tihend on tavaliselt metallist või elastomeerist rõngas, mis surutakse ääriku pindade vahele. Keerme konstruktsioon on tavaliselt kitsenev või paralleelne keerme, mis tagab ääriku ja toru vahelise tiheda sobivuse. Allolev tabel võtab kokku disainifunktsioonid ja nende funktsioonid.

Meie tehases projekteerime keermestatud äärikud, et tagada lekkekindel tihend kõige nõudlikumates pooljuhtide rakendustes. Kasutame täppistöötlust tagamaks, et ääriku pind on tasane ja paralleelne ning poltide augud on õigesti paigutatud. Pakume ka erinevaid tihendite valikuid, mis sobivad erinevate protsessinõuetega. Meie kvaliteedikontrollimeeskond testib iga äärikukoostu survet, et kontrollida selle lekketihedust enne tarnimist.

5. Kuidas puhastatakse ja pakitakse keermestatud äärikuid pooljuhtide kasutamiseks?

Pooljuhtide jaoks mõeldud keermestatud ääriku puhastamine ja pakendamine on sama oluline kui projekteerimine ja tootmine. Täiuslikult valmistatud äärik võib siiski protsessiliini saastada, kui see pole korralikult puhastatud ja pakendatud. Pooljuht-kvaliteediga äärikute puhastusprotsess hõlmab tavaliselt mitut etappi: rasvaärastus, peitsimine, passiveerimine ja ülipuhta veega loputamine. Rasvaärastus eemaldab töötlemistoimingutest tekkinud õlid ja rasvad. Marineerimine eemaldab katlakivi ja oksiidikihid. Passiveerimine suurendab kroomoksiidi kihti pinnal, mis parandab korrosioonikindlust. Ülipuhta veega loputamine eemaldab kõik allesjäänud saasteained. Seejärel puhastatud äärik kuivatatakse ja pakendatakse puhta ruumi keskkonda. Allolev tabel võtab kokku puhastus- ja pakkimisprotsessi.

Meie tehases Wenzhou Longan Flange Co., Ltd. on spetsiaalne puhasruum pooljuhtkvaliteediga keermestatud äärikute lõplikuks puhastamiseks ja pakendamiseks. Kasutame ülipuhast vett, mille eritakistus on 18 MΩ·cm, et tagada, et pinnale ei jääks ioonseid saasteaineid. Samuti teostame lõpptoote osakeste loendamist, et kontrollida, kas see vastab meie klientide puhtusnõuetele. Meie pakend on loodud vältima saastumist transpordi ja ladustamise ajal ning seda saab avada puhtas ruumis ilma osakesi sisse toomata.

6. Millised on pooljuhtkvaliteediga keermestatud äärikute põhispetsifikatsioonid?

Pooljuhtklassi keermestatud äärikute peamised spetsifikatsioonid hõlmavad suurust, surveastet, materjali, pinnaviimistlust, keerme tüüpi ja puhtuse taset. Allolev tabel annab kokkuvõtte meie pooljuhtklassi keermestatud äärikute tüüpilistest spetsifikatsioonidest.

Meie tehases valmistame keermestatud äärikuid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada suurust, materjali, pinnaviimistlust ja niidi tüüpi vastavalt teie konkreetsetele nõuetele. Meie kvaliteedikontrollisüsteem hõlmab mõõtmete kontrollimist, materjalide sertifitseerimist, pinnaviimistluse mõõtmist ja puhtuse kontrollimist, et tagada iga ääriku vastavus meie kõrgetele standarditele.

7. Korduma kippuvad küsimused (KKK)

1. küsimus: Mis vahe on keermestatud ääriku ja keevitatud ääriku vahel?

Vastus: Keermestatud äärik kinnitatakse toru külge, keerates selle toru väliskeermetele. Keevitatud äärik kinnitatakse selle keevitamise teel toru külge. Keermestatud äärikuid on lihtsam paigaldada ja eemaldada, mistõttu on need ideaalsed rakenduste jaoks, kus ruumi on vähe või kus torusüsteemi võib olla vaja muuta. Keevitatud äärikud tagavad tugevama ja lekkekindlama ühenduse ning neid eelistatakse kõrgsurve või kõrge temperatuuriga rakendustes. Pooljuhtseadmetes kasutatakse keermestatud äärikuid sageli väiksemate liinide jaoks, samas kui keevitatud äärikuid kasutatakse suuremate ja kriitilisemate liinide jaoks.

2. küsimus: miks eelistatakse pooljuhtide äärikute jaoks 316L VAR roostevaba terast?

Vastus: 316L VAR (vaakumkaar ümbersulatatud) roostevaba teras on eelistatud pooljuhtide äärikute jaoks, kuna sellel on vähem lisandeid ja mikroelemente kui tavalisel 316L terasel. See muudab selle puhtamaks, korrosioonikindlamaks ja vähem vastuvõtlikuks gaasi väljavoolule. Gaaside väljutamine on materjalist kinni jäänud gaaside eraldumine, mis võib protsessi voolu saastada. VAR terast toodetakse terase sulatamisel vaakumis, mis eemaldab lahustunud gaasid ja lenduvad lisandid.

3. küsimus: Mis on elektropoleerimine ja miks on see pooljuhtide äärikute jaoks oluline?

Vastus: Elektropoleerimine on elektrokeemiline protsess, mille käigus eemaldatakse metallosa pinnalt õhuke kiht materjali. Seda kasutatakse pinnaviimistluse parandamiseks, korrosioonikindluse suurendamiseks ja saasteainete eemaldamiseks. Pooljuhtide äärikute puhul on elektropoleerimine oluline, kuna see annab sileda, passiivse pinna, mida on lihtne puhastada ja mis on vastupidav osakeste adhesioonile. Sile pind vähendab ka gaasi väljalaskmiseks saadaolevat pinda, parandades protsessivoo puhtust.

4. küsimus: kuidas kontrollida keermestatud ääriku puhtust?

Vastus: Keermestatud ääriku puhtust saab kontrollida mitme meetodi abil, sealhulgas visuaalne kontroll, osakeste loenduse analüüs ja pinnaanalüüs. Visuaalne kontroll mikroskoobi all võib paljastada suuri osakesi ja pinnadefekte. Osakeste loenduse analüüs hõlmab ääriku loputamist ülipuhta veega ja osakeste loendamist loputusvees. Pinnaanalüüsi tehnikad, nagu röntgenfotoelektronspektroskoopia (XPS), võivad tuvastada pinnal olevaid saasteaineid. Wenzhou Longan Flange Co., Ltd.-s kasutame nende meetodite kombinatsiooni oma äärikute puhtuse kontrollimiseks.

5. küsimus: kas keermestatud äärikuid saab kasutada ülikõrge puhtusastmega gaasijuhtmetes?

Vastus: Jah, keermestatud äärikuid saab kasutada ülikõrge puhtusastmega gaasijuhtmetes, kui need on valmistatud vastavate spetsifikatsioonide kohaselt. Äärik peab olema valmistatud kõrge puhtusastmega materjalist, näiteks 316L VAR roostevabast terasest, ja olema sileda, elektropoleeritud pinnaviimistlusega. Keermed peavad olema täpsed ja ääriku pind peab olema tasane ja paralleelne. Äärik tuleb samuti põhjalikult puhastada ja pakendada puhtasse ruumi. Kui need tingimused on täidetud, võivad keermestatud äärikud pakkuda ülikõrge puhtusastmega gaasijuhtmetes usaldusväärset ja lekkekindlat teenindust.

8. Järeldus

Keermestatud äärik mängib kriitilist rolli kõrge puhtusastmega pooljuhtide liinides. See tagab usaldusväärse ja lekkekindla ühenduse, mis säilitab süsteemi kaudu voolavate gaaside ja kemikaalide puhtuse. Selle jõudlus sõltub materjalist, disainist, valmistamise täpsusest ja lõpptoote puhtusest. Meie tehasel Wenzhou Longan Flange Co., Ltd.-l on teadmised ja seadmed kõrge puhtusastmega keermestatud äärikute valmistamiseks, mis vastavad pooljuhtide tööstuse kõige nõudlikumatele nõuetele. Kasutame sertifitseeritud 316L ja 316L VAR roostevaba terast, täppistöötlust, elektropoleerimist ja puhasruumi pakendeid tagamaks, et iga meie toodetud äärik on valmis kasutamiseks kõige kriitilisemates rakendustes.

Olenemata sellest, kas ehitate uut pooljuhttoodet või hooldate olemasolevat, kutsume teid meiega ühendust võtma, et arutada keermestatud ääriku nõudeid. Pakume näidiseid, tehnilisi andmeid ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri pooljuhtide tootjatele üle maailma.

Võtke juba täna ühendust ettevõttega Wenzhou Longan Flange Co., Ltdet arutada oma kõrge puhtusastmega keermestatud ääriku nõudeid ja teada saada, kuidas meie tooted võivad parandada teie pooljuhtliinide töökindlust ja puhtust.
