Rolli mõistmineÄäriktööstuslikes rakendustes: põhjalik juhend

Torustikusüsteemi olulise osana on äärikutel oluline roll torude, ventiilide, pumpade ja muude seadmete ühendamisel. Tooteid kasutatakse nafta- ja gaasi-, keemia- või veepuhastusjaamades ja nendes kohtades.

Mis on aÄärik?

Äärikud on äärikud või servad, mida kasutatakse torude, liitmike või masinate ühendamiseks. Äärikud on poltidega või keevitatud, et moodustada tugev ühendus lihtsaks kokkupanekuks, lahtivõtmiseks ja kontrollimiseks. Äärikud on erineva kuju ja suurusega, et taluda erinevaid rõhku, temperatuure ja keskkonnatingimusi. Ühenduste standardiseerimisega soodustavad äärikud süsteemide vahelist koostalitlusvõimet, vähendades sellega seisakuid ja hoolduskulusid.

Äärikute peamised parameetrid

Suurus: viitab toru nimisuurusele (NPS) või läbimõõdule, mis tuleb ühendada ühendatud komponentidega.

Survehinnang: näitab maksimaalset rõhku, mida äärik talub, tavaliselt klassifitseeritud selliste standardite järgi nagu ANSI/ASME (nt klass 150, klass 300, klass 600).

Materjalid: tavaliselt kasutatavate materjalide hulka kuuluvad süsinikteras, roostevaba teras, legeerteras ja värvilised metallid, nagu messing või vask, mis on valitud nende korrosioonikindluse ja tugevuse järgi.

Näotüübid: nende hulka kuuluvad tasapinnalised pinnad (FF), kõrgendatud pinnad (RF) ja rõngasliigendid (RTJ), mis mõjutavad tihenduse tõhusust.

Poldi aukude paigutus: poldi aukude arv ja läbimõõt, mis on joondamise ja pingutamise jaoks kriitilise tähtsusega.

Standardid: Vastavus rahvusvahelistele standarditele nagu ANSI, ASME, DIN või JIS tagab ühilduvuse ja ohutuse.

Üksikasjalik tooteparameetrite tabel

Parameeter	Kirjeldus	Ühised väärtused
Nominaalsuurus	Toruühenduse läbimõõt	1/2" kuni 24" (või suurem)
Surve klass	Maksimaalne surveaste	Klassid 150, 300, 600, 900, 1500, 2500
Materjali klass	Kasutatava materjali tüüp	A105 (süsinikteras), SS304 (roostevaba teras), sulam 20
Näo tüüp	Pinnakujundus tihendi tihendamiseks	Kõrgendatud esikülg (RF), tasapind (FF), rõngastüüpi liigend (RTJ)
Poldi ringi läbimõõt	Poldiaugu ringi läbimõõt	Erineb suuruse ja klassi järgi (nt 3,5" 2" klassi 150 puhul)
Standardid	Reguleerivad spetsifikatsioonid	ANSI/ASME B16.5, DIN 2527, JIS B2220

Äärikute tüübid

Äärikud liigitatakse nende konstruktsiooni ja rakenduse alusel. Siin on kõige levinumad tüübid:

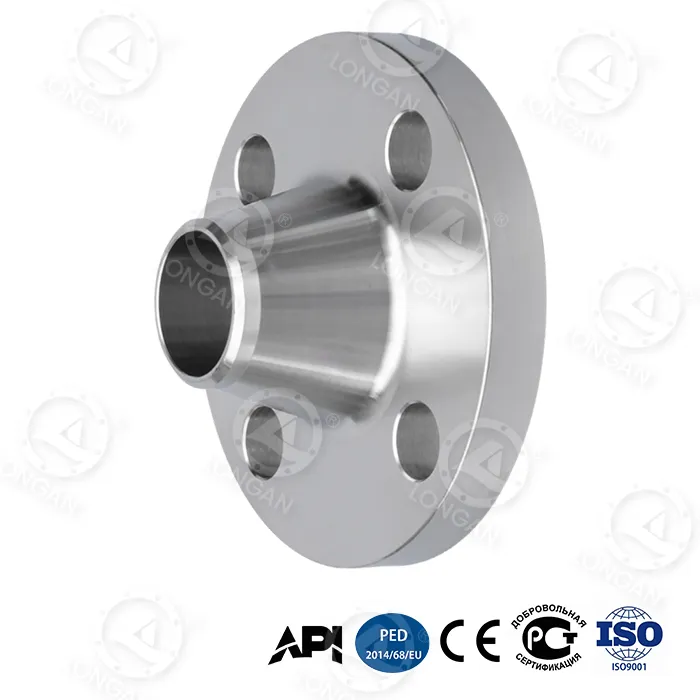

Keevitatud kaela äärik:Sellel on pikk kooniline rummu kõrge pingega rakenduste jaoks, mis sobib ideaalselt kõrgsurvesüsteemide jaoks.
Libisev äärik:Lihtne paigaldada, libistades üle toru ja keevitades, sobib madala rõhuga keskkonda.

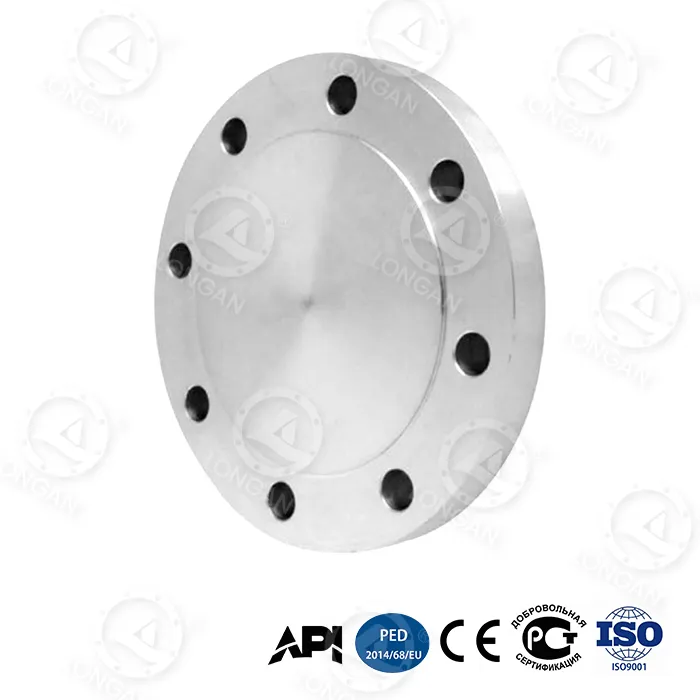

Pime äärik:Kasutatakse torusüsteemi otste tihendamiseks, võimaldades edaspidist laiendamist või kontrollimist.
Pesa keevisäärik:Tagab sujuva voolu ja suure tugevuse, mida tavaliselt kasutatakse väikese läbimõõduga torustikes.
Keermestatud äärik:Kruvitakse torudele ilma keevitamiseta, ideaalne mitteohtlike või madala rõhuga süsteemide jaoks.
Ringliigendi äärik:Paarid, mille otsad on lihtsaks joondamiseks, sobivad ideaalselt sageli lahtivõtmist vajavatele süsteemidele.

View as

sme b16.5 tasapinnaline äärik

Sme b16.5 tasapinnalist äärikut toodab Longani tehas ASME B16.5 standardraamistiku alusel. Selle biooniline kärgstruktuuri suurendab paindetugevust 65% ja mõõdetud DN300 purunemisrõhk ulatub 42 MPa-ni, ületades GB/T 1048 nõuet 280%. Gradientkarastatud kõrge süsinikusisaldusega teras koos kaela sisseehitatud titaanisulamist tugevdusrõngaga tagab 89J löögikindluse temperatuuril -70 °C. Toode on läbinud API 6A PSL 3G sertifikaadi ja sobib ülikõrgsurvega gaasikandjatele. Longani tehas tarnib otse, toetades partiide kohandamist ja kiiret kohaletoimetamist.

Vaata rohkem >> Saada päring >>

tasapinnaline tõstetud näoäärik

Nüüd on saadaval äärik, mis töötab nii täispinna kui ka kõrgendatud pinnaga tihenditega. Longani tasapinnaline tõstetud näoäärik tagab täpselt selle. See talub DN300 purunemisrõhku kuni 42 MPa (280% üle GB/T 1048) ja suurendab paindetugevust 65% bioonilise kärgstruktuuri kaudu. API 6A PSL 3G sertifitseeritud. Tehase otsene hinnakujundus, tasuta proovid ja tehniline tugi.

Vaata rohkem >> Saada päring >>

roostevabast terasest lame äärik

Suurepärase korrosioonikindlusega roostevabast terasest lameääriku toodab otse Longani tehas, pakkudes palju kõrgemat kulutasuvust kui Euroopa ja Ameerika tarnijad. Gradientkarastusprotsess koos bioonilise kärgstruktuuriga suurendab paindetugevust 65%. DN300 lõhkemisrõhk ulatub 42 MPa-ni ja see on läbinud API 6A PSL 3G sertifikaadi. See sobib söövitavates keskkondades, nagu avamereplatvormid ja mereveetorustikud, ning toetab kohandatud tootmist.

Vaata rohkem >> Saada päring >>

lame äärik asme b16.5

See ASME B16.5 lameäärik, mida toodab Longan Hiinas, on saadaval tehasehindadega kohandatud mittestandardsete suurustega. Gradientkarastusega ja bioonilise kärgstruktuuriga ehitatud see suurendab paindetugevust 65%. Variant DN300 saavutab purunemisrõhu 42 MPa (280% kõrgem kui riiklikud standardid) ja sellel on API 6A PSL 3G sertifikaat. Aktsepteerime kohandamist jooniste ja näidiste järgi.

Vaata rohkem >> Saada päring >>

Keermestatud äärik

Hiina tootja Longan Male Threaded Flange keskendub pigem seadmete ja liidese ühendamisele kui standardsele torujuhtme ühendamisele. See on loodud lahendama tavalist tehnilist tõrkepunkti: äärikutega torujuhtmesüsteemide ja sisekeermega tööstusseadmete (nt pumbad, ventiilid ja surveanumad) vahelise mittevastavuse. Tänu täppistöödeldud väliskeerme üleminekustruktuurile võimaldab see otsest integreerimist ilma kohandatud keevitusadapteriteta.

Vaata rohkem >> Saada päring >>

2-tollise pesaga keevisääriku klass 150

Hiina 2-tolliste pesaga keevisäärikute klassi 150 tootjana tarnib Longan täpselt konstrueeritud pesakeevisäärikuid, millel pole kuumakahjustusi, nanotihendust ja mikropingekoostu. Tehasepoolne kvaliteedikontroll sepistusest testimiseni tagab nafta- ja gaasi-, elektri- ja naftakeemiasüsteemide struktuurilise terviklikkuse.

Vaata rohkem >> Saada päring >>
