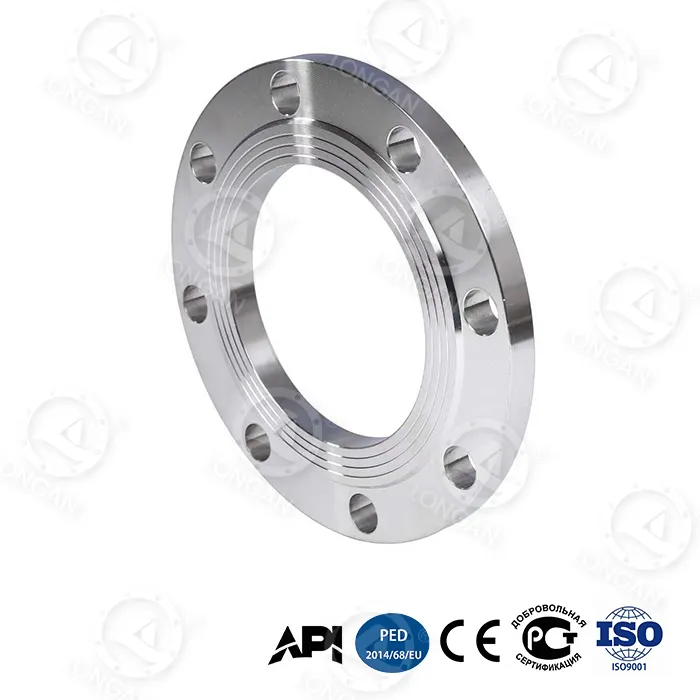

terasest lamedad äärikud

Longan, Hiinas Wenzhou osariigis Longwanis asuv terasest lameäärikute tootja ja ülemaailmne tarnija, teenindab rahvusvahelisi ostjaid, kellel on paljude aastate kogemused tööstuses. Alates tooraine kontrollist kuni valmistoote väljamineku kontrollimiseni rakendab ettevõttesisene tehas ranget kvaliteedijuhtimissüsteemi, et tagada toote järjepidevus ja pikaajaline töökindlus. Sellel tasapinnalisel äärikul on biooniline kärgstruktuuri ja gradiendiga karastatud kõrge süsinikusisaldusega teras, mis suurendab paindekindlust 65%. DN300 spetsifikatsioon saavutab purunemisrõhu 42 MPa, mis ületab 280% riikliku standardi GB/T 1048 ja on läbinud API 6A PSL 3G tootespetsifikatsiooni taseme sertifikaadi. Järgmistes jaotistes analüüsitakse põhjalikult selle toote tehnilisi eeliseid mitmest mõõtmest lähtudes, sealhulgas survelaagrite jõudlus, ökonoomsus, koormustaluvus, äärmuslik kohanemisvõime keskkonnaga, intelligentne hoiatustehnoloogia ning paigaldus ja hooldus.

Survelaagri läbimurre

Toode on saavutanud ülima rõhu kandevõime tehnoloogilise hüppe. Põhiuuenduseks on ääriku kaela sisseehitatud titaanisulamist tugevdusrõngas, mille voolavuspiir on kuni 1250 MPa. See väärtus ületab tunduvalt tavaliste süsinikterasest äärikute voolavuspiiri (tavaliselt 200–400 MPa), võimaldades äärikul säilitada konstruktsiooni terviklikkus ülikõrge rõhu tingimustes.

Mõõdetud andmed on järgmised:

1. Tsüklilise väsimuse eluiga:Traditsiooniline äärik talub 5000 tsüklit 25 MPa juures, samas kui Longani toode talub 20 000 tsüklit 35 MPa juures, mis suurendab tsükli eluiga 300%.
2. Aksiaalne deformatsioon (35 MPa):35 MPa kõrge rõhu all on terasest lamedate äärikute aksiaalne deformatsioon vaid 0,6 mm, mis on 67% väiksem kui traditsioonilise ääriku 1,8 mm.
3. Lõhkerõhk (DN300):Mõõdetud väärtus on 42 MPa, mis ületab tunduvalt traditsioonilise ääriku ≤ 15 MPa, ületades riikliku standardi nõuet 180%.

See jõudluse läbimurre võimaldab ülikõrgsurveühendusi, mida varem oli võimalik saavutada ainult tugevate äärikute või spetsiaalsete sulamist äärikutega, nüüd saavutada Longani kergema struktuuriga tootega. Titaanisulamist tugevdusrõnga ja gradientkarastatud kõrge süsinikusisaldusega terase komposiitkonstruktsioon tagab kõrge tugevuse, vältides samal ajal kallite materjalide kasutamisega seotud kulude suurenemist.

Majandusanalüüs

Täieliku elutsükli kulude vaatenurgast on toote eelised äärmiselt olulised. 30-aastase kasutusea jooksul on traditsiooniliste sepistatud terasäärikute kogumaksumus, sealhulgas hankimine, paigaldamine, hooldus, asendamine ja seisakuid, ligikaudu 18 500 dollarit. Longani toode oma pikema kasutusea, väiksema hooldussageduse ja kiirema vahetuskiirusega vähendab 30-aastase omamise kogukulu ligikaudu 6200 dollarini.

Kulude võrdlusartikkel	Traditsiooniline sepistatud terasest äärik	terasest lamedad äärikud	Säästud
30-aastane kogu omamiskulu	18 500 dollarit	6200 dollarit	↓66%
Ühekordne asendusaeg	8 tundi	2,5 tundi	↓69%
Iga-aastane hooldussagedus	3,2 korda aastas	0,7 korda aastas	↓78%

Vahetusaja märkimisväärne vähenemine on tingitud ääriku optimeeritud konstruktsioonist – biooniline kärgstruktuuri vähendab ääriku kaalu ja topeltkoonusekujuline poldiava muudab poltide joondamise ilma korduvate reguleerimisteta kiiremaks. Tööstsenaariumide puhul, mis nõuavad ääriku sagedast lahtivõtmist ja kokkupanemist (nt kildagaasi purustamine), tähendab iga seisakuaja vähendamise tund kümneid tuhandeid dollareid tegevustulu.

Koormuseta vibratsiooni vähendamine

Reaalsetes torujuhtmesüsteemides ei suuda äärikuühenduspinnad sageli saavutada ideaalset joondatud olekut. Toru soojuspaisumine/kokkutõmbumine, vundamendi vajumine või paigaldusvead võivad põhjustada äärikupindade vahelist kaldeid. Ekstsentrilise koormuse tingimustes torujuhtme 15-kraadise nihkega on traditsiooniliste äärikute tihenduslekke kiirus suurem kui 10⁻3 mbar·L/s, samas kui Longan's säilitab tihenduse lekkemäära ≤10⁻⁵ mbar·L/s, parandades tihenduse töökindlust kahe suurusjärgu võrra.

See jõudlus on tingitud kahest struktuurilisest uuendusest:

● Radiaalne tugevdusribi disain:Ääriku tagaküljele lisatud radiaalsed tugevdusribid vähendavad kohalikku pingekontsentratsiooni 48%, muutes pingejaotuse ühtlasemaks koormuseta tingimustes.
● Kõrge jäikusega kärgstruktuuri:Biooniline kärgstruktuuri südamikkiht tagab suurepärase paindejäikuse, mis on vastupidav ääriku näo deformatsioonile.

Vibratsiooni summutamise osas toimivad suurepäraselt ka terasest lamedad äärikud. Kõrgsurve pulseerimine (nt edasi-tagasi liikuva purustamispumba väljalaskeava juures) ergastab torujuhtmes vibratsioonisagedusi vahemikus 50–200 Hz, põhjustades poldi eelpinge järkjärgulist nõrgenemist. Vastavalt ISO 10816-3 standardi testimisele ulatub selle toote amplituudi sumbumise määr selles sagedusribas 92%, vähendades oluliselt poltide lõdvenemise ohtu.

Ekstreemse seisukorra kontrollimine

Toode on läbinud range testimiskontrolli erinevates ekstreemsetes keskkondades, tagades selle sobivuse maailma kõige nõudlikumate tööstusprojektide jaoks:

● Madala temperatuuri mõju (-70°C):Charpy V-sälguga löögikatse vastavalt standardile GB/T 229-2020, mõõdetud löögienergia 89J, mis ületab tunduvalt riikliku standardi nõuet ≥34J. See võimaldab äärikut ohutult kasutada äärmiselt külmades keskkondades, nagu Arktika torujuhtmed ja LNG vastuvõtuterminalid.
● Süvamere korrosioon (5000 meetrit):Vastavalt ASTM G111-97 standardile, mis simuleerib 5000 m süvamere kõrgsurve ja kõrge soola-udu keskkonda, on 30-aastane ekvivalentne korrosioonimäär vaid 0,03 mm aastas. Selle arvutuse põhjal on korrosioonivaru pärast 50-aastast süvamereteenistust endiselt palju väiksem kui kavandatud seinapaksus.
● Liiva ja tolmu hõõrdumine (120 m/s):Vastavalt ISO 5890:2012 standardile on tihenduspinna kahjustuse sügavus ≤8 μm 120 m/s kiirusel 120 m/s 10 000 tunni jooksul. See on eriti oluline kõrbealade või avamereplatvormide puhul, kus puhuvad kiired liivaga koormatud tuuled.

Intelligentne hoiatustehnoloogia

Toode integreerib kahte intelligentset tehnoloogiat, mis aitavad kasutajatel võimalikke probleeme varakult tuvastada ja õnnetusi ära hoida.

Nanotsirkooniumoksiidi kulumisindikaatori kiht:Tihenduspinnale on manustatud nano-tsirkooniumoksiidkomposiitmaterjali kiht, mille värvus erineb alusmaterjalist. Kui tihenduspind kulub pärast pikaajalist kasutamist paksuseni alla 0,1 mm, paljastatakse see indikaatorkiht ja annab nähtava värvimuutuse hoiatuse. Välioperaatorid saavad kiiresti hinnata ääriku tihenduse olekut ilma professionaalsete testimisseadmeteta, vähendades oluliselt äkilise lekke ohtu.

Kahekoonilise poldi ava eelkoormuse lukustus:Traditsioonilistes ringikujulistes poldiaukudes muutub poldi ja ava seina vaheline kontaktpinge rõhukõikumiste mõjul dramaatiliselt, mis viib kiire eelkoormuse nõrgenemiseni. Katseandmed näitavad, et 35 MPa rõhu kõikumise tingimustes on traditsiooniliste konstruktsioonide eelkoormuse sumbumine ≥20%. Seevastu toode kasutab topeltkoonuse poldi auku. Pärast pingutamist moodustab polt kitseneva pinnaga iselukustuva efekti ja samadel tingimustel on eelkoormuse sumbumine ≤5%.

Materjal ja protsess

Terasest lameäärikute materjalivalik ja tootmisprotsess on selle juhtiva jõudluse aluseks.

Gradientkarastatud kõrge süsinikusisaldusega teras:Traditsiooniline äärikute täielik karastamine toob kaasa liigse kõvaduse erinevuse pinna ja südamiku vahel, mis on altid pragunemisele. Gradientkarastustehnoloogia juhib täpselt kütte- ja jahutuskiirust, luues järkjärgulise kõvaduse jaotumise ääriku välisküljest sisemusse – kõrge pinnakõvadus tagab kulumiskindluse, südamiku kõrge tugevus löögikindluse tagamiseks. See protsess võimaldab äärikul säilitada kõrge tugevuse, omades samal ajal suurepärast löögikindlust madalal temperatuuril (89 J temperatuuril -70 °C).

Biooniline kärgstruktuuri:Ammutades inspiratsiooni mesitarude kuusnurksest kärgstruktuurist, suurendab see struktuur oluliselt ääriku paindejäikust ilma kaalu suurendamata. Võrreldes traditsiooniliste tahkete äärikutega, vähendab kärgstruktuuri struktuur materjalikasutust, saavutades samal ajal ribi toe kaudu suurema sektsioonimooduli. Lõplike elementide analüüs kinnitab, et selle konstruktsiooni paindetugevus on 65% suurem kui sama kaaluga tahke ääriku oma.

Sisseehitatud titaanisulamist tugevdusrõngas:Ti-6Al-4V titaanisulamist tugevdusrõngas on eelnevalt paigaldatud ääriku kaelale, mis on pingete kontsentratsiooni kõige suurem koht. Selle sulami voolavuspiir on kuni 1250 MPa ja tihedus vaid 60% terasest. Tugevdusrõngas seotakse alusmaterjaliga läbi interferentsi. Lõhkemisrõhukatsetes piirab see tõhusalt kaela plastilist deformatsiooni, suurendades DN300 ääriku purunemisrõhku traditsiooniliselt ≤15 MPa-lt 42 MPa-ni.

Paigaldus- ja hooldusjuhend

Õige paigaldus ja hooldus võivad toote jõudluse eeliseid veelgi suurendada.

1. Tihendi valik:Sellel tootel on täispinda hõlmav tihenduspind ja seda tuleb kasutada kogu tihendiga, mis katab kogu tihenduspinna ja millel on poldiaugud. Soovitatavad on sise- ja välisrõngastega spiraalselt keritud tihendid või tugevdatud grafiidist tihendid. Rangelt keelatud on kogu näo äärikut otse ülestõstetud ääriku külge poltidega kinnitada.
2. Poldi eelkoormus:Topeltkoonilise poldiava konstruktsiooniga on ASME PCC-1 standardile vastava kolmeastmelise ristmustri eellaadimiseks soovitatav kasutada hüdraulilist momentvõtit. Eelpinge sihtväärtus arvutatakse rõhuklassi ja poldi spetsifikatsioonide põhjal, tavaliselt 50–70% poldi voolavuspiirist.
3. Regulaarne kontroll:Kontrollige tihenduspinna värvimuutust (nanotsirkooniumoksiidi indikaatorkiht) iga 6 kuu järel. Kui märkate värvimuutust, planeerige viivitamatult asendamine. Kasutage samaaegselt pöördemomendi võtit, et kohapeal kontrollida poldi jääk eelkoormust; kui sumbumine ületab 10%, on vaja uuesti pingutada.
4. Asendusoperatsioon:Kuna äärik on traditsioonilistest toodetest kergem ja topeltkoonilised poldiaugud hõlbustavad joondamist, on ühekordne vahetusaeg vaid 2,5 tundi (traditsioonilistel äärikutel kulub 8 tundi). Vahetamisel tuleks samaaegselt vahetada ka tihend ja poldid/mutrid.

Rakendusväljad

Tänu ülikõrge rõhu kandevõimele ja äärmuslikule keskkonnaga kohanemisvõimele kasutatakse terasest lameäärikuid laialdaselt järgmistes stsenaariumides:

● Põlevkivigaasi purustamise pumba torujuhe:Purustamise rõhk ulatub tavaliselt 35–70 MPa-ni ja rõhu pulsatsioon on tõsine. Selle toote tsükliline väsimuse kestus on 20 000 tsüklit (35 MPa juures), mis ületab tublisti tuhandeid survetsükleid, mis on vajalikud kildagaasipuuraugu ühe purustamisfaasi jooksul.
● Süvamere puurimisplatvormi kaevupea varustus:5000 m veesügavusel on väline hüdrostaatiline rõhk umbes 50 MPa, samas kui sisemiselt peab see vastu pidama ka nafta- ja gaasisurvele. Korrosioonikindlus 0,03 mm/aastas ekvivalentne korrosioonikiirus 30 aasta jooksul tagab, et äärikut ei ole vaja kogu kasutusaja jooksul välja vahetada.
● Ülisügava vee väljapuhumise vältimise virn:BOP juhtliinidel on äärmiselt kõrged tihenduskindluse nõuded; lekkekiirus ≤10⁻⁵ mbar·L/s vastab API 16A standardi minimaalsetele lekkenõuetele puhumistõkesti korstnate jaoks.
● Polaarne madalatemperatuuriline maagaasi ülekanne:Löögitugevus 89 J temperatuuril -70 °C ületab tunduvalt põhjapolaarjoone torujuhtmete ehituse madala temperatuuriga vastupidavuse nõudeid (tavaliselt ≥27 J).
● Avamere naftaväljade jõulupuu süsteem:Vastab API 6A PSL 3G spetsifikatsioonis ülikõrgsurvega gaasikeskkonna äärikute täiendavatele testimisnõuetele.

Sertifitseerimine ja kvaliteedi tagamine

Toode on läbinud API 6A PSL 3G sertifikaadi. API 6A on nafta- ja gaasitööstuse puurkaevude seadmete ja jõulupuude põhispetsifikatsioon, mis on kohaldatav 14 seadmekategooriale, sealhulgas ventiilid, äärikud ja riidepuud. Toote spetsifikatsioonitasemed tõusevad PSL 1-lt PSL 4-le, kusjuures PSL 3G on täiendav tase, mis lisab PSL 3-le lisaks pneumaatilised testimise nõuded, mida saab kohaldada gaasikeskkonna riskidega ülikõrgsurve stsenaariumide puhul.

Longani ettevõttesisene tehas rakendab täielikku protsessi kvaliteedikontrolli alates tooraine sissetulevast kontrollist kuni valmistoote väljaminekuni. Iga äärikuga on kaasas jälgitavad materjalisertifikaadid, kuumtöötluskõvera kirjed, mõõtmete kontrollimise aruanded ja hüdrostaatilise/pneumaatiliste katsete aruanded. Rahvusvahelised ostjad saavad tellimuse numbri abil veebis kontrollida tootmise edenemist ja katseandmeid.

Kohandamine ja tarnimine

Longan asub aadressil nr 620 Mingzhu Road, Yongxing Street, Longwani piirkond, Wenzhou linn, Zhejiangi provints. Kasutades Tsingshan Holding Groupi kvaliteetset roostevabast terasest toorainet koos tugeva sepistamise, kuumtöötlemise ja mehaanilise töötlemise võimalustega, on see moodustanud tervikliku tootmissüsteemi. Ettevõte toetab järgmisi kohandamisvalikuid:

● Suuruse kohandamine:Mittestandardsed mõõtmed, spetsiaalsed rõhuklassid.
● Privaatne märgistus:Lasermärgistus, pakendi kujundamine.
● Hulgitootmine:Paindlik minimaalne tellimiskogus.

Rahvusvahelised ostjad saavad saata müügimeeskonnale tehnilisi nõudeid, et saada tootmismeeskonnalt tasuta näidiseid (kehtib veotasu) ja professionaalset valikunõu. Esmakordsetele koostööd tegevatele klientidele pakub Longan kolmanda osapoole kontrolliagentuuri katseteenuseid, et kontrollida toote jõudluse vastavust nõuetele enne saatmise korraldamist.

KKK

K: Millisele toote spetsifikatsiooni tasemele toode API 6A standardis kuulub?
V: See toode on läbinud API 6A PSL 3G sertifikaadi. API 6A jagab toote spetsifikatsioonitasemed PSL 1-ks, PSL 2-ks, PSL 3-ks, PSL 3G-ks ja PSL 4-ks. PSL 3G nõuab, et toode vastaks kõigile PSL 3 nõuetele ja läbiks täiendavad pneumaatilised testid (tavaliselt 1,5-kordne nimirõhk), samuti on vaja rangemat mittepurustava materjali testimist. See tase on spetsiaalselt loodud gaasilekkeriskiga ülikõrgsurve stsenaariumide jaoks.

K: Millised on toote paigaldusnõuded?
V: Paigaldamisel tuleb tähelepanu pöörata järgmistele punktidele: Esiteks tuleb kasutada kogu tihendit, mis katab kogu tihenduspinna ja millel on poldiaugud. Teiseks ei tohi täispinda hõlmavat äärikut otse ülestõstetud ääriku külge poltidega kinnitada; kui süsteemil on ülestõstetud esikülje äärikud, tuleb need asendada täispindade äärikute või kasutatud adapteri tihenditega. Kolmandaks tuleks pöördemomenti rakendada vastavalt ASME B16.5 standarditele, kasutades topeltkoonusekujulist poldi auku koos momentvõtmega ristmustril, astmeliselt ühtlase eelkoormusega. Pärast 24-tunnist esmakordset kasutamist tuleb poldid uuesti kinni keerata.

K: Kuidas on terasest lamedate äärikute korrosioonikindlus?
V: Vastavalt ASTM G111-97 standardkatsetele on 5000 meetri sügavuses süvamerekeskkonnas 30-aastane ekvivalentne korrosioonimäär vaid 0,03 mm aastas. Selle arvutuse põhjal ei ületa korrosioonisügavus pärast 50-aastast süvamereteenistust 0,05 mm, mis on palju väiksem kui ääriku projekteeritud korrosioonivaru (tavaliselt 3 mm). See jõudlus on tingitud gradiendiga karastatud kõrge süsinikusisaldusega terase tihedast pinnakihist ja valikulistest korrosioonivastastest pinnakatetest (nt kuumtsinkimine, epoksükate).

K: Mis on Longani toote tarneprotsess?
V: Longan asub Wenzhou osariigis Longwanis, kasutades tervikliku tootmissüsteemi moodustamiseks Tsingshan Holding Groupi tooraine eeliseid ning oma sepistamis- ja töötlemisvõimalusi. Standardsuuruses tooted on laos olemas ja saab tarnida 3 tööpäeva jooksul; kohandatud toodete tarneaeg on sõltuvalt keerukusest tavaliselt 15–30 päeva. Rahvusvahelised ostjad võivad saata suurusenõuded aadressile sales@longanflanges.com, et saada tootmismeeskonnalt tasuta proove (proovitasu tagastatakse) ja professionaalset nõu. Ettevõte toetab suuruse kohandamist, eramärgistamist ja hulgitootmist, aidates ostjatel vähendada hankeriske ja kogukulusid.

K: Kuidas saab kontrollida toote tegelikke toimivusandmeid?
V: Longan tervitab kliente või kolmandatest osapooltest kontrolliasutusi tehase jõudluskatsete tunnistajaks. Tehas on varustatud 3000-tonnise survetestimismasina, tsüklilise väsimuse katsestendi, -80°C madala temperatuuriga löögitesti ja süvamere kõrgsurvekorrosiooni simulatsioonikambriga. Kliendid saavad nõuda proovide lõhkemisrõhu katseid, tsüklilise väsimuse teste või ekstreemse keskkonna katseid; katsearuanded väljastab CNAS-i kvalifikatsiooniga siselabor.
