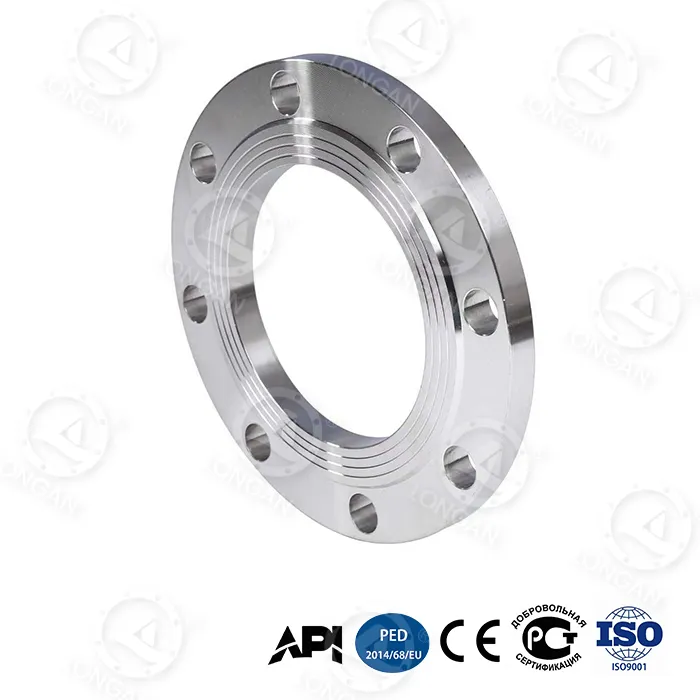

sme b16.5 tasapinnaline äärik

Tavaliste ASME B16.5 mõõtmete järgi valmistatud äärikute lõhkemisrõhk ei ületa tavaliselt 15 MPa. Longani sme b16.5 tasapinnaline äärik, säilitades samal ajal standardsed klassi 150–2500 kinnitusliidesed ja täispinda hõlmav tihenduspind, saavutab sisemise konstruktsiooni optimeerimise kaudu suurema survetaluvuse: biooniline kärgvõrk (paindejäikus suurenenud 65%), gradientkarastatud kõrge süsinikusisaldusega teras (löögienergia -70-9°C) titaanisulamist tugevdusrõngas (tootlus 1250MPa). Mõõdetud DN300 lõhkemisrõhk ulatub 42 MPa-ni. Kõik tooted on Longani ettevõttesiseses tehases täieliku protsessikvaliteedi kontrolli all ja on saanud API 6A PSL 3G sertifikaadi.

Toote tüüp ja rakendus

sme b16.5 tasapinnaline äärik on täispinnaga (FF) tihenduspinna äärik, mis on toodetud vastavalt ASME B16.5 standardile. Seda kasutatakse torusüsteemides, mis nõuavad täiskontaktiga tihendiühendusi, ja see sobib madala rõhuga suure läbimõõduga torustike, malmist äärikühenduste ja rakenduste jaoks, mis nõuavad ühtlast tihendi pingejaotust. Sisemiste tugevduskonstruktsioonide kaudu saab seda toodet kasutada ka ülikõrgsurve stsenaariumide korral (nt kildagaasi purustamise pumba väljalaskeavad ja süvamere puurkaevu peaseadmed), säilitades samal ajal liidese standardmõõtmed, et tagada olemasolevate torustike tavaliste äärikutega asendatavus.

Põhilised müügiargumendid

1. Standardne liides, kõrgema rõhuga laager:Vastab ASME B16.5 paigaldusmõõtmetele, mõõdetud DN300 lõhkemisrõhk 42MPa, kõrgem kui tavapärastel standardäärikutel (≤15MPa).
2. 65% suurem paindetugevus:Biooniline kärgstruktuuri parandab ääriku jäikust, mis sobib vibratsiooni- või vundamendi asenduskeskkondadesse.
3. Visuaalne kulumisnäitaja ja eelkoormuse säilitamine:Tihenduspind on kaetud nano-tsirkooniumoksiidi indikaatorkihiga, mis muudab värvi, kui paksus on alla 0,1 mm. Topeltkoonilise poldi augu konstruktsioon piirab eelkoormuse nõrgenemist 35 MPa rõhu kõikumise korral ≤5%-ni (tavaline struktuur ≥20%).
4. Äärmuslik jõudlus keskkonnas:-70°C löögienergia 89J; 5000 m süvamere ekvivalentne korrosioonikiirus 0,03 mm/aastas; tihenduspinna kahjustuse sügavus ≤8μm pärast 120m/s liiva- ja tolmuhõõrdumist.
5. Kogu elutsükli maksumus:30-aastane kogumaksumus 6200 dollarit (tavapärane 18500 dollarit); aastane hooldussagedus 0,7 korda (tavaline 3,2 korda); ühekordse asendamise aeg 2,5 tundi (tavaliselt 8 tundi).

Tehnilised andmed

Üksus	Parameeter
Standardne alus	ASME B16.5 (mõõtmed, tolerantsid, rõhu-temperatuuri hinnangud)
Tihenduspinna tüüp	Terve nägu (FF)
Surveklass	Klass 150, 300, 400, 600, 900, 1500, 2500
Suuruste vahemik	NPS 1/2" kuni 24"
Materjal	Gradientkarastatud kõrge süsinikusisaldusega teras (kohandatav roostevaba teras)
Sisemine tugevdus	Titaanisulamist tugevdusrõngas (saagis 1250 MPa), radiaalsed ribid (pingekontsentratsioon vähenes 48%)
DN300 lõhkemisrõhk	42 MPa (tavapärane ≤ 15 MPa)
Tsüklilise väsimuse eluiga	20 000 tsüklit @ 35 MPa (tavapärane 5000 tsüklit @ 25 MPa)
Aksiaalne deformatsioon @35MPa	0,6 mm (tavaline 1,8 mm)
Tihendi lekke määr (15° nihe)	≤10⁻⁵ mbar·L/s (tavaline >10⁻³)
Madala temperatuuri mõju (-70°C)	89J (riiklik standard ≥34J)
Süvamere korrosioon (5000 m)	0,03 mm/aastas (30-aastane ekvivalent)
Liiva ja tolmu hõõrdumine (120m/s)	Tihenduspinna kahjustuse sügavus ≤8μm (10 000h)
Abifunktsioonid	Nanotsirkooniumoksiidi kulumisindikaatorkiht, topeltkoonilised poldiaugud

Sertifitseerimine ja kvaliteedi tagamine

● API 6A PSL 3G:Kohaldatav gaasikandjaga ülikõrgsurve stsenaariumide puhul, mis nõuavad pneumaatilist testimist (1,5-kordne nimirõhk) ja rangemat mittepurustavat testimist ja materjali jälgitavust.
● Tehase kvaliteedikontroll:Longani ettevõttesisene tehas rakendab kogu protsessi kvaliteedijuhtimist alates tooraine sissetuleva kontrolli (spektraalanalüüs, mehaaniline proovide võtmine) kuni valmistoote väljaminekuni (100% mõõtmete kontroll, 10% magnetosakeste testimine, partii purske rõhu proovide võtmine).
● Jälgitavus:Iga äärikuga on kaasas jälgitavad materjalisertifikaadid, kuumtöötluskõvera kirjed, mõõtmete kontrollimise aruanded ja hüdrostaatilise/pneumaatiliste katsete aruanded, mis on saadaval võrgus seerianumbri kaudu.

Eristamise esiletõstmised

Võrreldes teiste turul olevate ASME B16.5 täispinnaäärikutega on Longani sme b16.5 lameda ääriku omadused:

●Saavutab suurema lõhkemisrõhu (42 MPa) standardmõõtmetes ilma ääriku paksust suurendamata või poldiava paigutust muutmata.
●Sisaldab titaanisulamist kaela tugevdusrõngast ja gradientkustutusprotsessi, tasakaalustades kandevõimet ja vastupidavust madalal temperatuuril.
●Tihenduspind on varustatud kulumisindikaatorikihiga tihenduse visuaalseks kontrollimiseks.
●Säilitab tihenduse lekkekiiruse ≤10⁻⁵ mbar·L/s 15° nihkes tingimustes.

Kohandamine ja protsess

Kohandamise valikud:

●Mittestandardsed suurused ja spetsiaalsed rõhuklassid (vajalikud on joonised või tehnilised nõuded)
●Erinevad materjalid: 304/316L roostevaba teras, dupleks roostevaba teras jne.
●Eraldi märgistamine: lasermärgistus, kohandatud pakend

Protsessi põhivoog:

1.Sepistamine: täppisstantsimine, kasutades Tsingshan Holding Groupi kvaliteetseid tooraineid.
2.Gradientkarastus: kontrollitud jahutamine, et moodustada kõrge kõvadusega pind ja kõrge sitke südamik.
3.Kärgstruktuuri töötlemine: sisemiste kuusnurksete võrede CNC töötlemine.
4.Titaanrõngast pressliitmik: interferentsliit, et vältida suhtelist liikumist rõnga ja alusmaterjali vahel.
5.Tihenduspinna viimistlus: CNC treimine, pinna karedus Ra ≤3,2μm.
6.Täielik kontroll ja testimine: mõõtmete, magnetosakeste, hüdrostaatilise/pneumaatilise, purunemisproovide võtmine.

Proovide ja testimise tugi

● Tasuta proovid:Rahvusvahelised ostjad saavad installimise testimiseks ja toimivuse kontrollimiseks taotleda ühte tasuta näidist (proovitasu tagastatakse, kauba eest kannab ostja).
● Kohapealsed testid:Tehas on varustatud 3000-tonnise survetestimismasina, tsüklilise väsimuse katsestendi, -80°C madala temperatuuriga löögitesti ja süvamere korrosiooni simulatsioonikambriga. Kliendid saavad kohapeal näha lõhkemist, väsimust või ekstreemse keskkonna katseid.
● Kolmanda osapoole testimine:SGS, BV, TÜV saab tellida keemilise koostise, mehaaniliste omaduste, mittepurustavate katsete ja survekatsetuste jaoks; aruanded tarnitakse koos kaubaga.
● Garantiiaeg:18 kuud (alates tarnekuupäevast), tootmisdefektide korral tasuta asendus.

Toimivuse võrdlus: standardnõuded vs Longani mõõdetud

Üksus	ASME B16.5 standardnõuded / tavaline äärik	Longan sme b16.5 tasapinnaline äärik	Võrdlus
DN300 lõhkemisrõhk	≤15 MPa	42 MPa	Tavapärasest kõrgem
Tsüklilise väsimuse eluiga	5000 tsüklit @25MPa	20 000 tsüklit @35 MPa	Pikem eluiga
Aksiaalne deformatsioon @35MPa	1,8 mm	0,6 mm	Vähem deformatsiooni
15° nihke lekkemäär	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Madalam leke
-70°C löögienergia	≥34J (riiklik standard)	89J	Kõrgem sitkus
30-aastane süvamere korrosioonimäär	u. 0,5 mm aastas (süsinikteras)	0,03 mm aastas	Aeglasem korrosioon

Paigaldamise ettevaatusabinõud

sme b16.5 tasapinnalisel äärikul on täispinda hõlmav tihenduspind. Õige paigaldamine on tihenduse tagamiseks ülioluline. Palun järgige järgmisi punkte:

1. Tihendi valik:Peab kasutama kogu pinnaga tihendit, mis katab kogu ääriku tihenduspinna ja millel on poldiaugud. Ärge kasutage tõstetud näo tihendeid ega standardseid RF-tihendeid.
2. Ääriku sobitamine:Täispinnaga äärikuid ei tohi otse ülestõstetud äärikute külge poltidega kinnitada. Kui torustik sisaldab ülestõstetud äärikuid, tuleb need asendada täispindade äärikute või adapteritega.
3. Poltide pingutamine:Topeltkoonilise poldiava konstruktsiooniga on kolmeastmelise ristmustri ühtlase eellaadimise jaoks soovitatav kasutada hüdraulilist momentvõtit. Siht-eelkoormus arvutatakse rõhuklassi ja poltide spetsifikatsioonide põhjal; vaadake ASME PCC-1 standardit või konsulteerige Longani tehnilise meeskonnaga.
4. Eellaadimise järjestus:Eelnevalt pingutage kõik poldid 30% sihtmomendist, seejärel 70% ja lõpuks 100%. Pärast 24-tunnist töötamist pingutage uuesti.
5. Tihendav näokaitse:Enne paigaldamist kontrollige tihenduspinda kriimustuste või võõrkehade suhtes. Nanotsirkooniumoksiidi kulumisindikaatori kiht on õhuke sisseehitatud kiht; ärge puhastage paigaldamise ajal metallist kaabitsatega.
6. Poltide aukude joondamine:Topeltkoonuse kujuline ava aitab isejoonduda, kuid enne paigaldamist veenduge, et mõlema ääriku poldiaugud on joondatud 1 mm kõrvalekaldega.
7. Torude joondamine:Kuigi kogu pinnaga äärikutel on mõningane tolerants valede joondamise suhtes, on tihenduse eluea tagamiseks soovitatav kontrollida torude joondamise viga 2 mm/m piires.

KKK

K: Mis vahe on tavalisest ASME B16.5 äärikust?
V: Mõlemal on identsed mõõtmed ja liidesed ning need on vahetult vahetatavad. Longani toode lisab kärgstruktuuri, gradientkarastuse ja sisemiselt titaanisulamist rõnga, saavutades standardnõudest (≤15 MPa) kõrgema mõõdetud purunemisrõhu (42 MPa).

K: Millistele rõhukategooriatele see sobib?
V: Välismõõtmed vastavad klasside 150–2500 paigaldussuurustele ja mõõdetud lõhkemisrõhk on kõrgem kui vastavate hinnangute standardnõuded. Sobib kildagaasi- ja süvamereprojektidele, mis nõuavad suuremat ohutusvaru kui standardäärikud.

K: Mida tuleks paigaldamise ajal tähele panna?
V: Peab kasutama täispinda katvat tihendit ja seda ei tohi poltidega otse ülestõstetud esikülje ääriku külge kinnitada. Topeltkoonusekujulisi poltide auke on soovitatav kasutada pöördemomendivõtmega ristmustris kolmes etapis ja pärast 24-tunnist töötamist uuesti kinni keerata. Üksikasjalike juhiste saamiseks vaadake ülaltoodud jaotist "Paigaldamise ettevaatusabinõud".

K: Kuidas saab rõhu jõudlust kontrollida?
V: Longan tervitab kliente tehases lõhkemise või tsüklilise väsimuskatsete tunnistajaks. Iga partii katseandmed säilitatakse ja neid saab päringuid teha seerianumbri järgi. Samuti saab korraldada kolmanda osapoole testimise SGS, BV jne poolt.

Kokkuvõte:Longani sme b16.5 tasapinnaline äärik järgib ASME B16.5 rahvusvahelist standardmõõtmete süsteemi ja kasutab bioonilise kärgstruktuuri, gradientkustutusprotsessi ja sisseehitatud titaanisulamist tugevdusrõngast. Mõõdetud DN300 lõhkemisrõhk 42MPa, -70°C löök 89J, 30-aastane süvamere korrosioonikiirus 0,03mm/aastas. Läbinud API 6A PSL 3G sertifikaadi, sobib põlevkivigaasi kaevandamiseks, süvamere puurimiseks ja ülikõrgsurve torujuhtmesüsteemideks. Saatke oma nõuded tasuta näidiste ja tehniliste nõuannete saamiseks.
