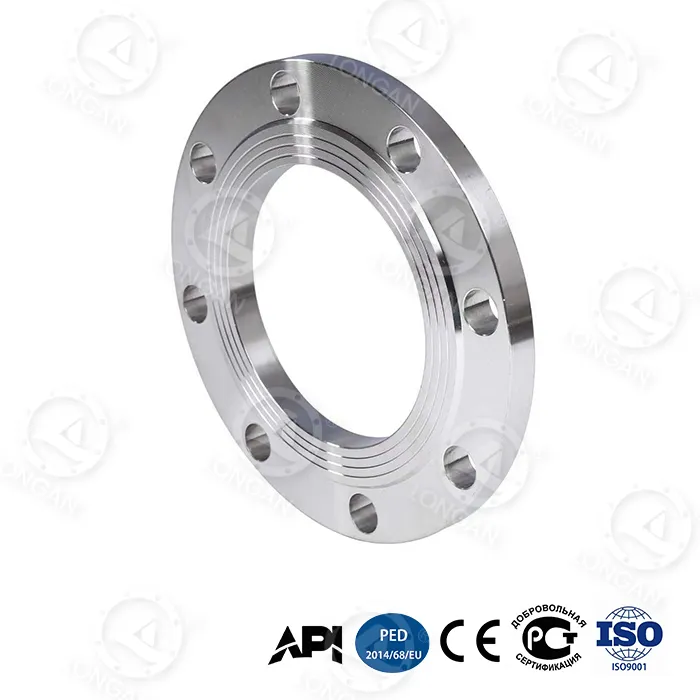

tasapinnaline tõstetud näoäärik

Ärge muretsege tihendite mittevastavuse pärast torujuhtmete moderniseerimisel või segaäärikusüsteemides. Longani tasapinnaline tõstetud äärik ühendab endas kogu näo välisrõnga ja veidi kõrgendatud keskmise tihendustsooni – nii saate kasutada kas FF- või RF-tihendeid ilma torustikku muutmata. See äärik, mis on toodetud Longani enda Wenzhou rajatises range kvaliteedikontrolli all, kasutab gradiendiga karastatud kõrge süsinikusisaldusega terast ja bioonilise kärgstruktuuriga südamikku, et saavutada 42 MPa lõhkemisrõhk DN300 juures (280% kõrgem riiklikust standardist) ja 65% suurem painutuskindlus kui tavaliste äärikute puhul. API 6A PSL 3G sertifitseeritud.

Toote esiletõstmised

● Hübriidse tihenduspinna disain:See on tasapinnalise tõstetud näoääriku kõige iseloomulikum omadus. Tihenduspinna keskosa on veidi kõrgem (sarnaselt RF-ga), kuid välimine ala ulatub poldi aukudesse (sarnaselt FF-ga). Hüvede hulka kuuluvad:1.Automaatne tihendi tsentreerimine kiiremaks paigaldamiseks;2.Ühtsam tihenduskontakti pingejaotus, vältides traditsioonilise raadiosagedusliku sageduse servade ülekoormust;3.Ühildub nii kogu näo tihenditega kui ka ülestõstetud tihenditega, pakkudes paindlikku kohapealset asendamist.

● 65% suurem paindetugevus:Biooniline kärgstruktuuri muudab ääriku kergemaks ja jäigemaks, sobides eriti hästi vastu torujuhtme paindemomentidele.

● Ülikõrgsurve laager:DN300 lõhkemisrõhk 42 MPa on 2,8 korda suurem kui traditsioonilistel äärikutel (≤15 MPa). Tsükliline väsimuse kestus 20 000 tsüklit 35 MPa juures ületab tunduvalt tööstusstandardeid.

● Äärmuslik keskkonnataluvus:-70°C löögienergia 89J, 5000m süvamere korrosioonikiirus 0,03mm/aastas, 120m/s liiva ja tolmu hõõrdumine ≤8μm.

● Arukas ohutus:Nanotsirkooniumoksiidi kulumisindikaatorkiht (värvimuutuse hoiatus, kui paksus <0,1 mm) + topeltkooniline poldi auk (eelkoormuse sumbumine ≤5%).

Tooteprotsessid

● Tihenduspinna töötlemine:Kasutatakse CNC täppistreimist, mille tõstetud kõrgus järgib ASME B16.5 standardseid raadiosageduslikke mõõtmeid (1,6 mm kuni 6,4 mm klassi 150–1500 puhul), kuid tõstetud juur läheb sujuvalt üle kogu ääriku pinnale. Pinna karedus Ra ≤3,2μm tagab hea tihendi kontakti.

● Gradiendi kustutamine:Kõrge süsinikusisaldusega teras läbib kontrollitud jahutamise, et moodustada astmeline struktuur pinna kõvadusega 45-50 HRC ja südamiku sitkusega ≥30J (-70 °C juures).

● Kärgstruktuuri:Ääriku korpuse sees olev biooniline kuusnurkne võre, mis on optimeeritud lõplike elementide analüüsiga, tagab 65% suurema jäikuse sama kaalu juures.

● Titaanisulamist tugevdusrõngas:Ti-6Al-4V rõngas (voolutugevus 1250 MPa) on kaela sisse ehitatud interferentsliidesega, mis hoiab ära kaela laienemise kõrge rõhu all.

● Kvaliteedikontroll:100% mõõtmete kontroll, 10% magnetosakeste testimine, juhusliku purunemise testimine partii kohta. Esitatakse jälgitavad materjalisertifikaadid ja kuumtöötluskõverad.

Kasutusstsenaariumid

Tasapinnalise ülestõstetud ääriku hübriidse tihenduspinna disain muudab selle eriti sobivaks järgmiste stsenaariumide jaoks:

Stsenaarium	Traditsiooniliste äärikutega valupunkt	Lahendus selle tootega
Vana torustiku moderniseerimine	Originaalsüsteem võib segada FF ja RF äärikuid, tihendeid ei saa vahetada	Hübriidtihenduspind ühildub mõlema tihenditüübiga, torujuhtme muutmist pole vaja
Kõrgsurve gaasikandja	RF-äärikutihendid võivad rõhu pulsatsiooni all välja pressida	Välimine tasane ala pakub täiendavat tuge, vältides tihendi libisemist
Suure läbimõõduga madalsurvetorustikud	FF-äärikud nõuavad täissuuruses tihendeid, kõrge hind	Kõrgendatud osa võimaldab kasutada standardseid RF-tihendeid, vähendades varuosade laoseisu
Süvamere / polaarkeskkond	Pärast termotsüklit lekib üks tihenduspind	Kahetsooniline tihendus (tõstetud + tasane) tagab üleliigsed tihendusrajad

Konkreetsed rakendusvaldkonnad hõlmavad järgmist:

● Põlevkivigaasi purustamise pumba väljalasketorustikud(35-70 MPa pulseeriv rõhk)
● Süvamere puurimisplatvormi kaevupea ühendused(5000 m vee sügavus)
● LNG vastuvõtu terminalid(-70°C madal temperatuur)
● Avamere jõulupuu happelise kandja torujuhtmed(H₂S/CO₂)

Müügijärgne teenindus

● Tasuta proovid:Rahvusvahelised ostjad saavad taotleda ühte tasuta näidist (proovitasu tagastatakse, kauba kogumine) paigaldamise testimiseks ja pitseerimise kontrollimiseks.

● Paigaldusjuhised:Kaasas on hiina-/ingliskeelsed paigaldusjuhendid, mis sisaldavad erinevate tihendimaterjalide (grafiit, spiraalmähis, PTFE) pöördemomendi väärtusi. Saadaval on kaugjuhitavad videojuhised.

● Tehniline nõustamine:Insenerimeeskond vastab valiku ja tihendite sobitamise küsimustele 4 tunni jooksul.

● Kvaliteetne jälgitavus:Igal äärikul on kordumatu ID ja testiaruandeid saab kontrollida ametlikul veebisaidil.

● Garantii:18 kuud, tootmisdefektide korral tasuta asendus.

● Kolmanda osapoole testimine:Soovi korral saab korraldada SGS/BV kohapealse survetesti.

Miks valida Longan

1. Ainulaadne tihenduspinna disain:Enamik turul olevaid äärikuid on kas puhtad FF või puhtad RF. Meie tasapinnaline tõstetud äärik võimaldab teil saavutada nii FF pinge ühtluse kui ka RF tihenduskindluse ilma tihendi tüüpi muutmata. See sobib eriti hästi moderniseerimisprojektide jaoks, kus algne torujuhe võib olla kas FF või RF – see toode ühildub mõlemaga.

2. Kogu elutsükli kulueelis:30-aastane kogumaksumus on vaid 6200 dollarit, säästes 66%, võrreldes traditsiooniliste äärikutega 18 500 dollariga. Ühekordse asendamise aeg on 2,5 tundi (traditsiooniline 8 tundi), aastane hooldussagedus on 0,7 korda (traditsiooniline 3,2 korda).

3. Täielik sertifikaat:API 6A PSL 3G, sobib ülikõrgsurve stsenaariumide jaoks H₂S ja CO₂ gaasikeskkonnaga.

4. Kontrollitavad tegelikud andmed:Kõik jõudlusnäitajad on saadaval klientide poolt kohapealseks testimiseks. Pakutakse tasuta proove.

5. Kiire reageerimine:Tavalised kaubad tarnitakse 3 päeva jooksul, kohandatud kaubad 15-30 päeva jooksul.

Kokkuvõte: Longani tasapinnaline ülestõstetud äärik hübriidse tihenduspinna disainiga lahendab traditsiooniliste äärikute valupunktid tihendite ühilduvuse, pingejaotuse ja kõrgsurvetihendi osas. Koos bioonilise kärgstruktuuri, gradiendjahutuse ja titaanisulamist tugevdusrõngaga on selle paindetugevus, purunemisrõhk ja väsimuse kestus oluliselt paranenud. API 6A PSL 3G sertifikaat ja 30-aastase kogu elutsükli kulude 66% vähendamine muudavad selle ideaalseks valikuks kildagaasi, süvamere inseneri ja keerukate torujuhtmesüsteemide jaoks. Saatke oma nõuded tasuta proovide ja professionaalsete tihenduslahenduste saamiseks.

KKK

K: Kas tasapinnaline tõstetud näoäärik võib asendada olemasoleva RF-ääriku?
V: Jah. Kuni rõhuklass ja suurus ühtivad, võib see RF-ääriku otse asendada ja originaalse RF-tihendi kasutamist saab jätkata. Kui vastav äärik on FF, on vaja kogu pinnaga tihendit, kuid selle toote tasane ala on täielikult ühildumiseks piisavalt suur.

K: Kas see hübriidtihenduspind vajab spetsiaalseid tihendeid?
V: Ei. Võite jätkata standardsete ASME B16.21 RF-tihendite (nt sisemise rõngaga spiraalselt mähitud) või FF-tihendite (täispinnaga grafiittihendite) kasutamist. Meie testid näitavad, et mõlema tihenditüübi tihendusomadused sellel äärikul on paremad kui traditsioonilised üksikud tihenduspinnad.

K: Kas poldid lõdvenevad 35 MPa pulseeriva rõhu all?
V: See toode kasutab topeltkoonusekujulisi poldi auke. 35 MPa kõikumise korral on eelkoormuse sumbumine ≤5%, samas kui traditsiooniliste ümarate aukude sumbumine on ≥20%. Soovitatav on kasutada kolmeastmelist hüdraulilist momentvõtit. Saame pakkuda pöördemomendi arvutamise tabelit.

K: Kas on võimalik pakkuda erinevaid materjale, näiteks roostevaba terast?
V: Jah. Selle toote standardmaterjal on gradientkarastatud kõrge süsinikusisaldusega teras, kuid soovi korral on saadaval ka 316L, dupleksne roostevaba teras jne. Sama kärgstruktuuri ja titaanisulamist tugevdusrõngas kehtib ka roostevaba terase kohta.

K: Kuidas me saame kontrollida teie väidetavat 42 MPa lõhkemisrõhku?
V: Ootame kliente meie tehases lõhkekatsetuste tunnistajaks. Tavalistest laost valmistatud toodetest valitakse juhuslikult igas kvartalis ja testiaruanded salvestatakse meie veebisaidile. Samuti võite taotleda oma proovi jaoks eraldi testi; kulud kanname meie (näidis on vaja tagastada).
