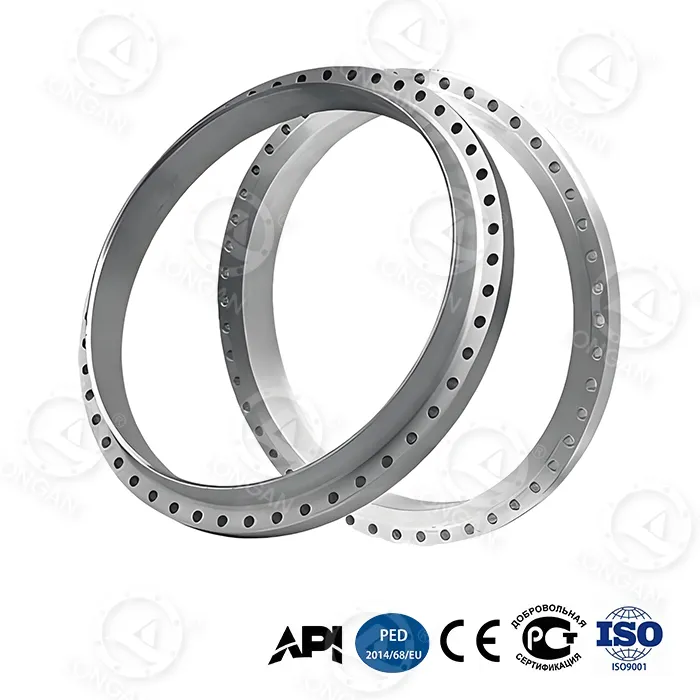

Suure suurusega äärik

Toote eeliste andmete esitlus

1. Kõrgem survevõimsus

Suurte äärikute tüüpiline rõhuvahemik on > 100 baari kuni > 250 baari või rohkem, mis on enam kui viis korda suurem kui sama klassi standardäärikute rõhk. Näiteks klassi 900 äärikute nimirõhk DN600 juures on palju suurem kui sama suurusega klassi 150 äärikute oma.

2. Oluliselt suurenenud seina paksus ja konstruktsiooni tugevus (täiustatud struktuuriline terviklikkus):

Suure suurusega äärikutel on kõrgemad kumerad pinnad, paksemad äärikukaelad ja suuremad poldiaugud, mis tagavad tugevama vastupidavuse vibratsioonile ja paindumisele.

Võtke näiteks ASME B16.5 DN600, klass 150 vs klassi 900 RF äärik:

Ääriku paksus, klass 900: ~ 152,4 mm, klass 150: ~ 38,1 mm, klassi 900 paksus on umbes 4 korda suurem kui klassi 150 paksus.

Poltide arv Klassis 900 on 24 M36 polti, klassis 150 on ainult 20 M24 polti

Poldi läbimõõt suurenes 50%, poldi kogus suurenes 20% ja kinnitusjõud suurenes.

Klassi 900 ääriku poldi ringi läbimõõt suurenes võrreldes klassi 150 ääriku läbimõõduga ~114,3 mm, pakkudes rohkem poltide jaotusruumi.

3. Väga tugev tihendusjõudlus

Suurem tihenduspinna kontaktpind, pikaajaline nullleke kõrge rõhu ja kõrge temperatuuriga keskkonnas.

Kõrgemad poldid tekitavad otse suurema tihendi tihendusjõu.

Suuremõõtmeliste äärikute rõngastihendi projekteeritud lekkekiirus peab tavaliselt olema väiksem kui 10^-6 std cm³/s He, mis võimaldab saavutada õhutiheduse, mis on palju suurem kui pehmete tihendite tavaliste äärikute nõuded.

4. Kohandatud nõuded

See toode nõuab kohandatud nõudeid mittestandardsetele suurustele, materjalidele ja kattekihtidele. Longan on sellele spetsialiseerunud.

Suurus ületab palju standardit ja nõuab kohandatud töötlemist.

Tavaliselt kasutatavad korrosioonikindlad sulamimaterjalid: (nagu Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), voolavuspiir võib ulatuda > 600 MPa või rohkem.

Spetsiaalsete katete paksus võib ulatuda 250-500 μm-ni ja vooderdiste paksus on 3-6 mm, mida saab ka kohandada.

Lõpetuseks tahaksin rõhutada, et Longan on võimas tehas, mis on spetsialiseerunud kohandatud suurte äärikute tootmisele, mis vastavad täielikult teie kõikidele selle tootega seotud ettekujutustele. Tule ja võta ühendust, oleme alati oodatud!
