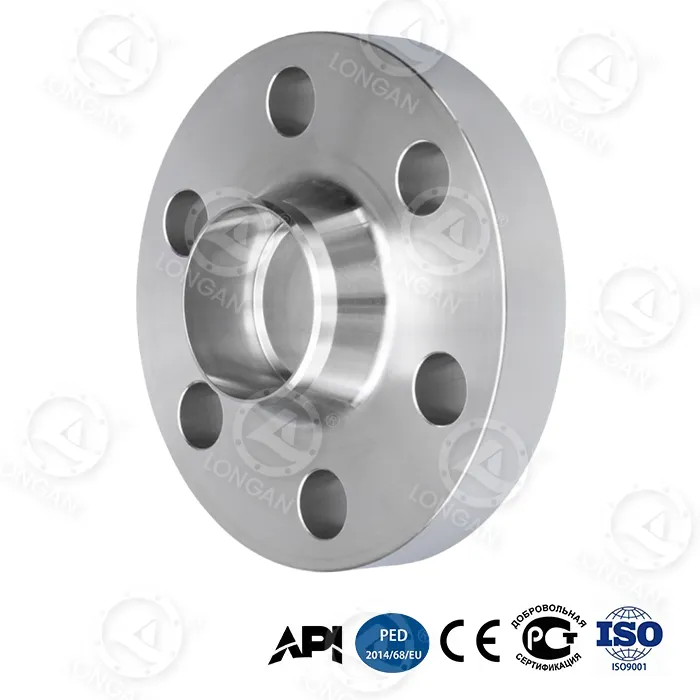

304 Kaela põkkkeevitusäärik

Tehnilised andmed

1. Materjali sertifikaat (ASTM A182 F304)

Elemendi standardväärtuse funktsiooni testjuhtum

Ni 8,0-11,0% Austeniidi stabiilsus 9,2%

C ≤0,08% - 0,05%

Cr 18,0–20,0% oksüdatsiooni korrosioonikaitse 18,8% (spektromeeter)

2. Rõhk-temperatuur

Temperatuur (°C) klass 150 (bar) klass 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mehaanilised omadused

Parameeter 304 Ääriku väärtuse standardne alus

Siseläbimõõdu tolerants (NPS 12") ±0,25 mm ASME B16.5 tabel 5

Tõmbetugevus 515 MPa ASTM A182

Saagistugevus 205 MPa ASTM A182

Poldi ava keskringi kõrvalekalle ±0,8 mm MSS SP-44

Kohaldatavad stsenaariumid

Soovitatavad stsenaariumid Vastuvõetav meedia Keelatud stsenaariumid Alternatiivsed lahendused

Madala rõhuga suruõhk Kuiv õhk (kastepunkt <-40°C) Väävlit sisaldav niiske õhk Nikkeldatud süsinikteras

Toiduvarustus Piimatooted, mahl (pH>4,5) Kloori sisaldavad desinfektsioonivahendid 316L äärik

Kommunaalveevarustus Värske vesi, joogivesi Merevesi/kõrge kloorisisaldusega vesi (>50ppm Cl⁻) 316 äärik

HVAC Kuum vesi (<80°C), aur Vesinikkloriidhape/väävelhape (pH<4) Hastelloy sulam

Miks valida 304 kaela põkkkeevitusäärik?

1. Madalam hind

Materjali ühikuhind (võrdlusnäitaja) Kasutusiga Üldkulud (10 aastat)

316 äärik 2,3x 15 aastat + 1,2x

304 kaela põkkkeevitusäärik 1,6x 10 aastat + 1,0x

Süsinikterasest äärik 1,0x 2 aastat (Rooste leke) 2,8x

2. Struktuurse disaini eelised

Tihenduspinna täpsus: 304 roostevabast terasest kaelakeevitusääriku RF pinna karedus on 125-250 μin Ra, tagades tihendi tihendamise usaldusväärsuse.

Kitsenev kaela üleminek: vähendage pinge kontsentratsioonitegurit 40% ja pikendage keevisõmbluse väsimuse eluiga.

3. Põhiline korrosioonikindlus

Soolapihustustest: punast roostet ei esine 500 tunni jooksul

Kroom-nikli kaitsekiht: Cr sisaldus ≥18% moodustab passiveeriva kile, mis on vastupidav vee, auru ja nõrga happe korrosioonile (pH>4,5).

Piirangute kirjeldus: ei sobi keskkondadele, mis sisaldavad kloriidioone üle 50 ppm (nt merevesi) ja 316 tuleb praegu uuendada.

KKK

Q1: Mis on 316 ääriku kulude erinevus?

Vastus: 304 Neck Butt Welding Flange hind on samadel spetsifikatsioonidel 30–35% madalam (nikli ja molübdeeni sisalduse erinevuse tõttu). Kui sööde ei sisalda kloriidioone/happeid, on säästlikum valida 304.

Q2: kas 304 saab kasutada välistorude jaoks?

Vastus: Madala õhuniiskuse korral (<60%) RH) Seda saab pikka aega kasutada soolavabas keskkonnas; rannikualadel/tööstuspiirkondades on vajalik korrosioonivastane kate, vastasel juhul võib 2-3 aasta jooksul tekkida auke.
